ช่างไฟฟ้าควรรู้ Relay Table ; ตารางรีเลย์ คืออะไร?

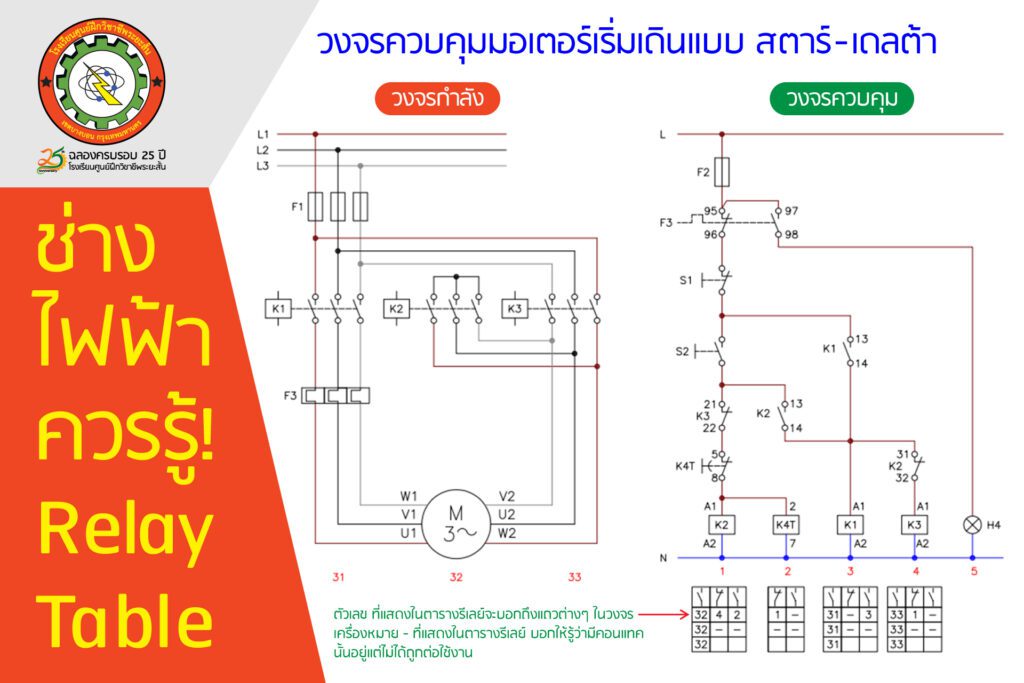

เพื่อนๆ ที่ใหม่ในงานไฟฟ้าควบคุม เวลาเห็นภาพวงจรแล้วมีตารางอยู่
อาจสงสัยว่า เจ้าตารางในวงจร ตามภาพตัวอย่างนี้มันคืออะไร
คือ ตารางรีเลย์นั่นเอง ซึ่งมีไว้อธิบายว่าคอนแทคเตอร์ หรือรีเลย์แต่ละตัว
มีเมนคอนแทคและคอนแทคช่วยที่ถูกใช้งานกี่คอนแทคและถูกใช้งานอยู่ที่แถวใดของวงจร
แล้วตารางรีเลย์ มีไว้เพื่ออะไรละ
คำตอบ มีเพื่อให้พวกเราที่เป็นช่าง ไล่อ่านวงจรและทำงานได้ง่ายขึ้น
หลักการเขียน Relay Table ตารางรีเลย์จะต้องเขียนให้ตรงกับ
ตำแหน่งของรีเลย์ หรือ คอนแทคเตอร์ในวงจรควบคุม

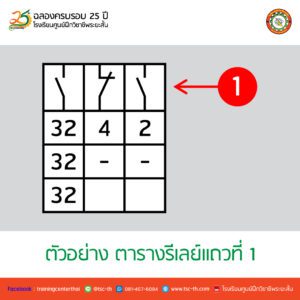

หมายเลข 1 บอกให้รู้ว่า คอนแทคเตอร์ K2 ในแถวที่ 1
ประกอบด้วย เมนคอนแทค ปกติ-เปิด(Normal Open)
และ คอนแทคช่วย ปกติ -ปิด(Normal Close)
และ คอนแทคช่วยปกติ -เปิด (Normal Open)

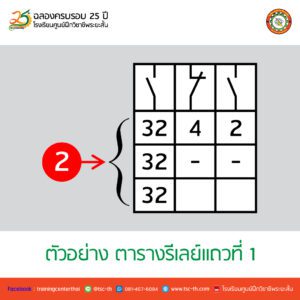

หมายเลข 2 บอกให้รู้ว่า คอนแทคเตอร์ K2 ในแถวที่ 1
ประกอบด้วย เมนคอนแทค 3 คอนแทค กำลังถูกใช้งานอยู่ แถวที่ 32

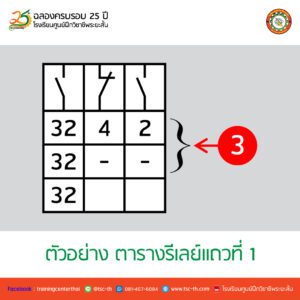

หมายเลข 3 บอกให้รู้ว่า คอนแทคเตอร์ K2 ในแถวที่ 1
ประกอบด้วย คอนแทคช่วย ปกติ – ปิด (Normal Close)
2 คอนแทค ถูกต่อใช้งานในแถวที่ 4 จำนวน 1 คอนแทค
อีก 1 คอนแทคไม่ถูกต่อใช้งาน
และ ประกอบด้วย คอนแทคช่วย ปกติ – เปิด (Normal Open)
2 คอนแทค ถูกต่อใช้งานในแถวที่ 2 จำนวน 1 คอนแทค
อีก 1 คอนแทคไม่ถูกต่อใช้งาน
