ช่างแอร์ต้องรู้จัก แคปพิลารี่ทิ้วบ์ (Capillary Tube)

ช่างแอร์ต้องรู้จัก แคปพิลารี่ทิ้วบ์ (Capillary Tube)

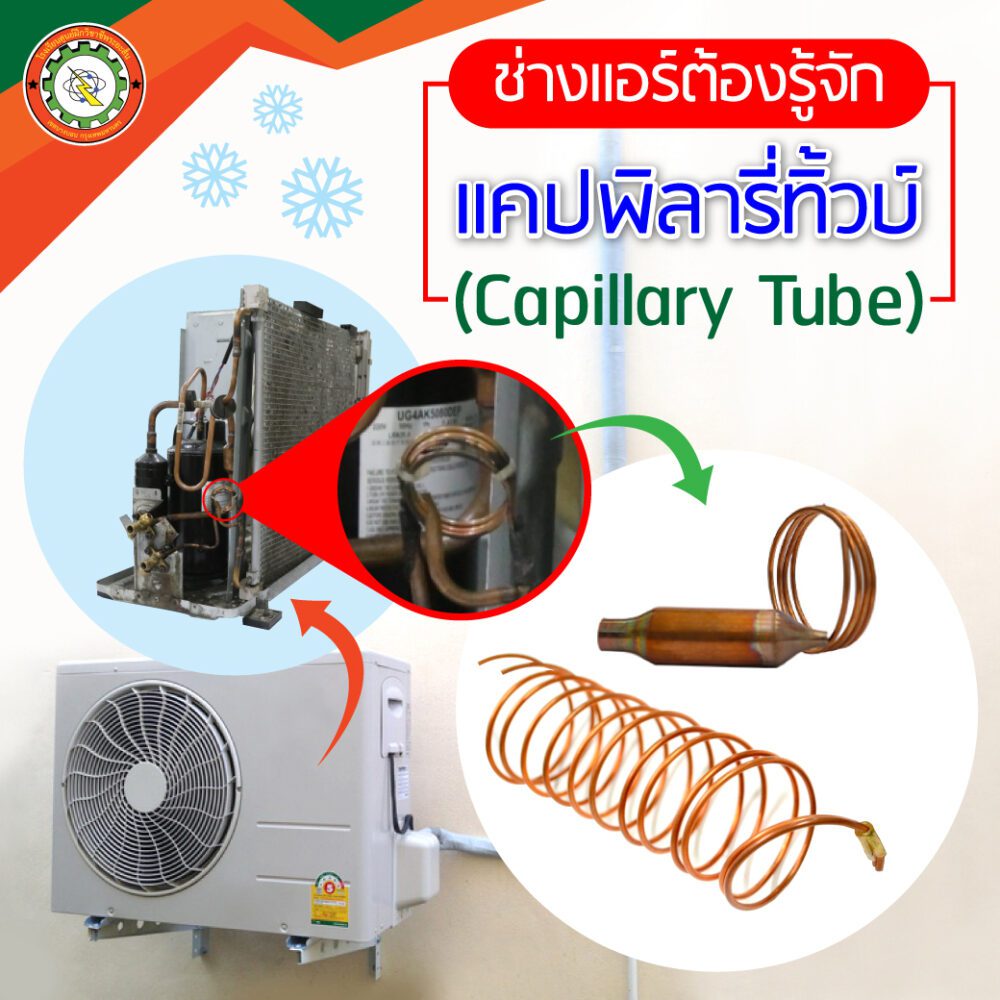

จุดติดตั้งของแคปทิ้ว

แคปทิ้วจะติดตั้งอยู่ระหว่าง ท่อทางอัดของน้ำยาแอร์ โดยตำแหน่งติดตั้งหลักๆ มี 2 แบบ คือ

• ติดตั้งภายในคอยล์ร้อน

• ติดตั้งภายในคอยล์เย็น

รูปตัวอย่างที่แนบมักเป็นการติดตั้งภายในคอยล์ร้อน

หน้าที่ของแคปทิ้ว

หน้าที่หลักของแคปทิ้ว คือ การลดแรงดันของน้ำยาแอร์ ก่อนที่น้ำยาจะไหลเข้าสู่คอยล์เย็น

เมื่อแรงดันน้ำยาลดลง จะทำให้อุณหภูมิน้ำยาลดลงตาม
ส่งผลให้ น้ำยาแอร์ที่อยู่ภายในท่อหลังแคปทิ้วมีอุณหภูมิต่ำลง
พร้อมที่จะเข้าไปรับความร้อนภายในห้องนั่นเอง (คอยล์เย็น)

อธิบายแบบเข้าใจง่าย

• ก่อนถึงแคปทิ้ว ท่อน้ำยาจะมีขนาดใหญ่กว่าแคปทิ้ว
  ปริมาณน้ำยาสามารถไหลได้เต็มท่อ 100%

• เมื่อน้ำยาไหลผ่านแคปทิ้ว
  ท่อจะถูกบีบให้เล็กลง ทำให้น้ำยาผ่านได้ น้อยลง
  จากเดิม 100% อาจเหลือประมาณ 60% (ตัวเลขสมมุติเพื่อความเข้าใจ)

• หลังผ่านแคปทิ้ว จะกลับมาเจอท่อใหญ่อีกครั้ง
  ปริมาณน้ำยาที่วิ่งมาเยอะๆ 100% เจอช่องแคป เหลือ 60%
  แต่พื้นที่ท่อกลับมากว้างเท่าเดิม ทำให้ แรงดันน้ำยาต่ำ

เรียบเรียงเนื้อหา โดย : แผนกวิชาการ
