สวิตช์ 2 ทาง ต่อสลับขั้ว ได้ หรือ ไม่?

การต่อสวิตช์ 2 ทาง

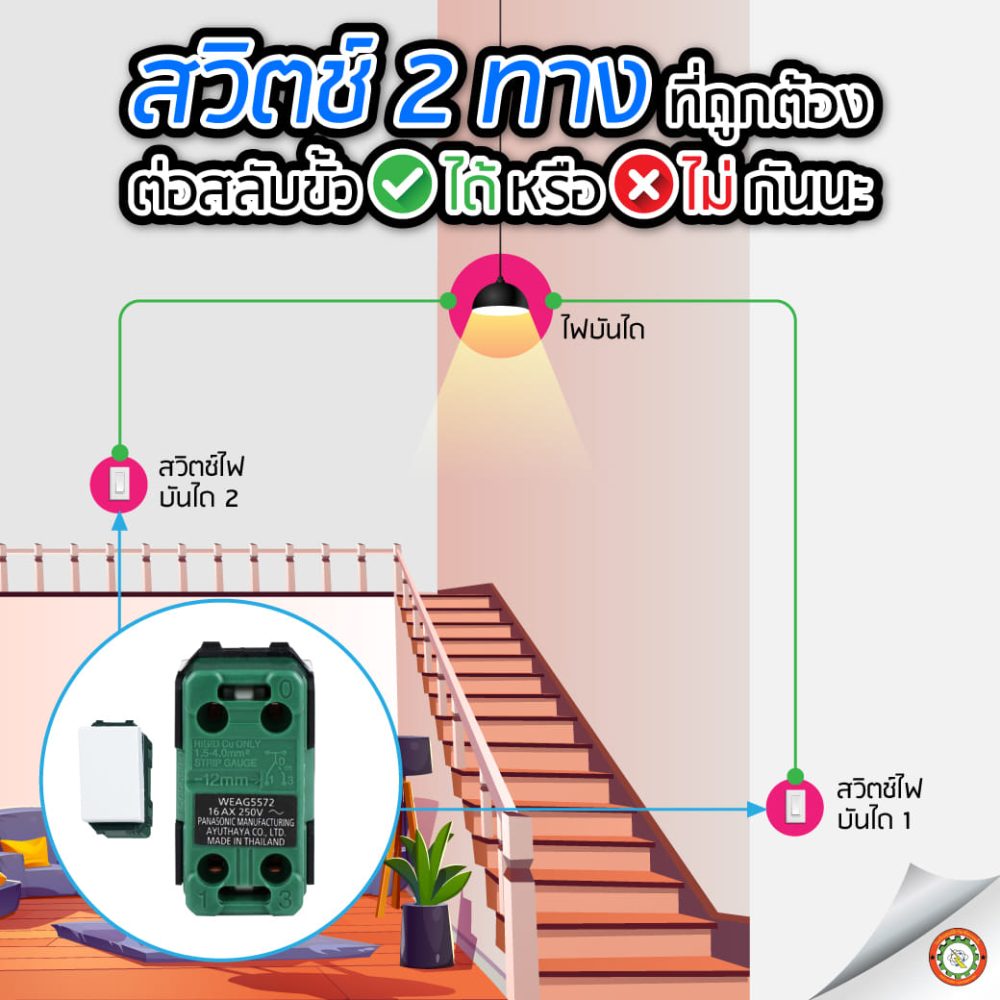

สวิตช์ 2 ทาง ที่ถูกต้อง

ต่อสลับขั้ว “ได้” หรือ “ไม่” กันนะ?

สวิตช์สองทางหรือที่หลายๆ คนเรียกว่า “สวิตช์บันได”
เป็นการนำสวิตช์สองทาง 2 ตัว มาต่อวงจรอนุกรมกัน
เพื่อให้สามารถ ปิด-เปิด ได้ 2 จุด


การต่อสวิตช์ 2 ตัวเข้าด้วยกันนี้แหละ ที่หลายคนสงสัย
บางคนบอกจะต้องต่อให้ตรงขั้วเท่านั้น
แต่บางคนก็บอกว่าสลับขั้วได้ไม่เป็นไร



วันนี้มีคำตอบมาให้ค่ะ

พร้อมเหตุผลที่เชื่อว่าน่าจะโดนใจใครหลายๆ คนเลย



ก่อนอื่นเราต้องมาทำความรู้จักกับ ขั้วของสวิตช์สองทางก่อน

โดยสวิตช์สองทาง จะกำหนดขั้วต่อใช้งานไว้
คือ ขั้ว 0, ขั้ว 1, ขั้ว 3



การต่อตรงขั้ว โดยทั่วไปเวลาต่อเจ้าตัวสวิตช์สองทางเข้าด้วยกัน

จะนิยมต่อ
ขั้ว 1 ของสวิตช์ตัวที่ 1 เข้ากับ
ขั้ว 1 ของสวิตช์ตัวที่ 2
และ ต่อ
ขั้ว 3 ของสวิตช์ตัวที่ 1 เข้ากับ
ขั้ว 3 ของสวิตช์ตัวที่ 2 แบบนี้คือการต่อตรงขั้ว

การต่อตรงขั้ว






การต่อสลับขั้ว
แต่ถ้าเราต่ออีกแบบคือ

ขั้ว 1 ของ switch ตัวที่ 1 เข้ากับ
ขั้ว 3 ของ switch ตัวที่ 2
และ
ขั้ว 3 ของ switch ตัวที่ 1 เข้ากับ
ขั้ว 1 ของ switch ตัวที่ 2


คำถามคือ ต่อแบบนี้สามารถทำได้หรือไม่?
การต่อตรงขั้ว

คำตอบคือ ต่อได้และทำงานได้ตามปกติค่ะ
เพียงแต่สถานะเริ่มต้นของวงจรจะตรงข้ามกับการต่อแบบตรงขั้ว


กล่าวคือ การต่อตรงขั้วในสภาวะปกติ
วงจรจะอยู่ในสถานะวงจรปิด (หลอดไฟติด)
ส่วน การต่อสลับขั้วในสภาวะปกติ
วงจรจะอยู่ในสถานะวงจรเปิด (หลอดไฟดับ)
เพราะฉะนั้นในทางปฏิบัติก็ต่อแล้วใช้งานได้เหมือนกัน นั่นเอง


แต่ถ้าให้ดีส่วนตัวแนะนำว่า ต่อแบบปกติดีกว่า
เพื่ออนาคตเพื่อนช่างคนอื่นต้องเข้าไปแก้ไขระบบ จะได้ไม่สับสนกันค่ะ




เรียบเรียงเนื้อหา โดย : แผนกวิชาการ
